Tutorial Gacape Diskless V.6



Hmmm...
Banyak yang bingung dengan mode diskless ini dikarenakan minimnya tutor untuk para Owner Warnet dalam penginstallan manualnya (T_T) ditambah minimnya para teknisi di dalam kubu Gacape itu sendiri.
Well,
Saya bagikan tutor ini sebagai wujud rasa terima kasih kepada semua orang yg turut serta memberikan ilmu + pengalamannya...






Step By Step :



Minimum dan Rekomendasi Hardware Diskless Linux Diskless (Linux) Minimum Recomended Dual Core G3220 Core i3 Memori 4 gb 1 SSD 120 gb 3 HDD (Sata II) 2 HDD (Sata II) Memori 8 gb




Tools yg perlu dipersiapkan

- Gacape Diskless Installer (Diskless Wizard)

- Gacape Server dan Client Installer

- Image Client = OS PC Client (download dari web Gacape atau hasil backup)

- Image KVM = OS Gacape server dalam Linux (download dari web Gacape atau hasil backup)

- 1 buah Ext Lancard jika menggunakan KVM



INSTAL LINUX DISKLES VERSI 6 TANPA KVM

(Menggunakan PC Operator untuk Gacape Servernya)

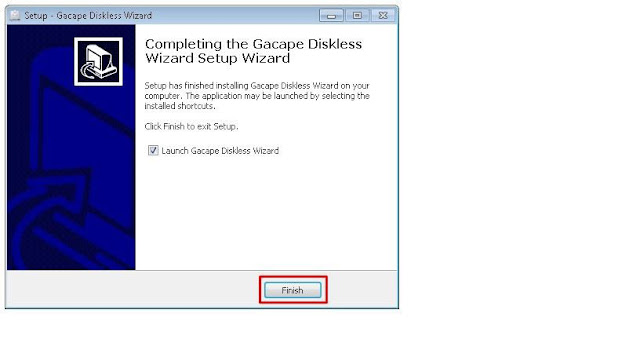

1. Install Gacape Diskless Installer




















2. Jalankan DisklessWizard

3. Klik Install



4. Akan Muncul Gambar seperti Ini Klik Next

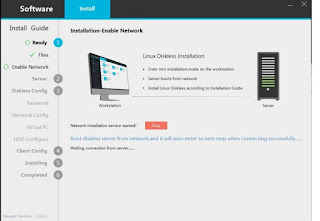

5. Setelah Muncul Gambar seperti ini instalasi diStop dahulu dan setting Pc Server Booting via Lan



Dan tunggu sampai program Diskles wizard mendeteksi komponen dan hadware sampai selesai



Setelah selesai akan muncul gambar seperti ini lalu next



Isi kan password root sesuai keinginan lalu next



Isi kan Ip Address sesuai jaringan warnet masing-masing Lalu Next

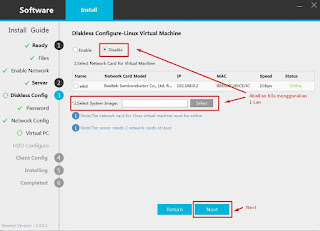

Abaikan Gambar ini bila menggunakan 1 Lan card lalu klik Next

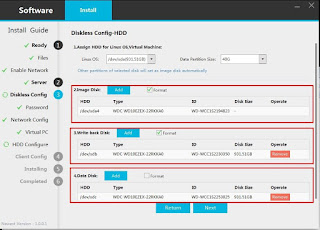

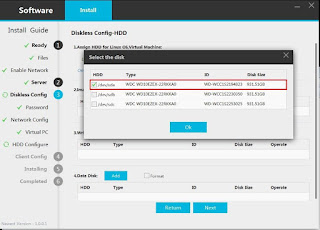

Konfigurasi HDD mana yang akan dijadikan Linux Os (Image Disk), Write Back , dan Data Disk (Game Disk) setelah terkonfigurasi lalu Next

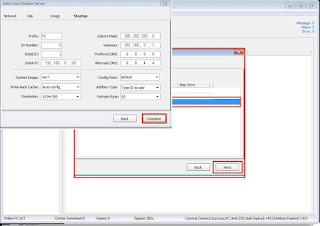

Konfigurasi client sesuaikan dengan jaringan warnet masing-masing bagi yang sudah menggunakan diversi sebelumnya mungkin menu ini sudah tidak asing lagi  hanya yang membedakannya disini ada pilihan :

- Boot Image Add : Add Image yang sudah ada /image yang sudah dibackup

- Config Latter : Pilih uncek bila sudah mempunyai image dan ceklist bila blum

mempunyai image (Upload Image via pc Client )



Contoh Add Image Yang sudah Ada setelah itu beri nama image sesuai keinginan lalu klik Ok dan Instaling



Tunggu hingga proses Installing Selesai

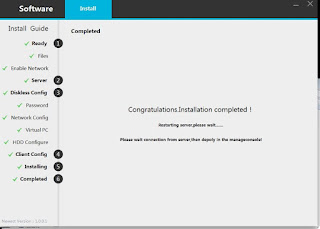

Instaling Selesai PC server Diskles Automatis restar lalu setting lagi pc server linux booting via hardisk




Tampilan Linux Server yang sudah berjalan dan tampilan loginnya :









Setelah selesai instalasi linux server lanjut ke settingan gacape server, masukan Ip yang menuju ke Ip server linux beserta password yang sudah dibuat lalu klik Ok





Maka akan muncul tampilan seperti ini pastikan eth0 di ceklist setelah itu Next



Pilih HDD Data Disk untuk menjadi Game Disk Nanti nya



Pilih Image Disk yang sudah dibuat tadi lalu next














setelah semua terkonfigurasi dengan benar klik complete



Lalu konfigurasi Data Disk agar mapping ke pc server gacape

Disk Management HDD yang dijadikan Data Disk klik kanan  Function  Data Disk

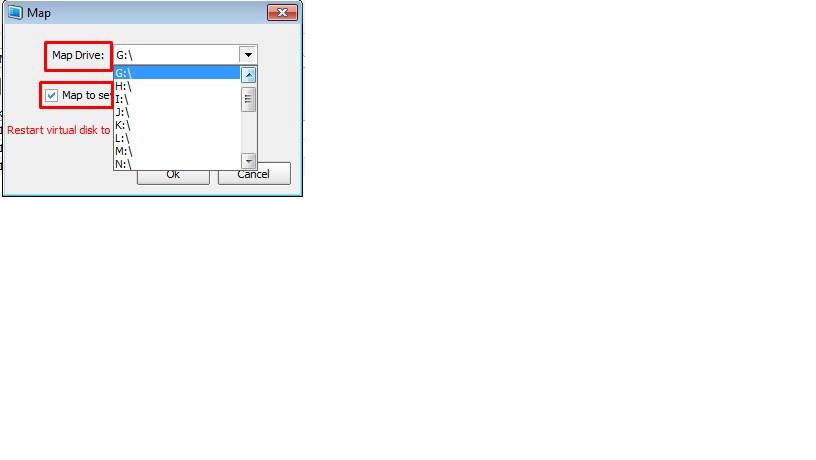

Pilih Map Drive sesuai keinginan lalau cek list Map to Server When Starup lalu klik OK






Setelah selesai Klik Star VDisk Service lalu restar PC server Gacape









Setelah restart automatis akan muncul Drive yang sudah dibuat tadi







Lalu konfigurasi Map Drive untuk Image, penamaan drive bisa disesuaikan dengan keinginan masing-masing setelah selesai SAVE












Contoh gambar client Diskless



Cukup Sekian Tutor Lengkap Gacape Diskless V.6 Linux.
Mohon maaf klo ada kekurangannya.
Untuk Kritik dan Saran silahkan berkomentar di bagian kolom komentar.
Semoga Bermanfaat.
